Gasthermentauschgerät mit PM Regler

Bestehend aus:

  • Grundplatte inkl. Beschriftung aller Medienanschlüsse
  • Absperrungen an allen abgehenden Leitungen: 7 Stk. Kugelhahn 3/4“ AG: PVL und PRL nach oben, Kaltwasser-Ein, Kaltwasser-Aus, Warmwasser, Heizung-Vorlauf, Heizung-Rücklauf nach unten
  • Schmutzfilter im KW-Eingang, PV und HR – Warmwasserdrossel
  • Differenzdruckregler primärseitig, einstellbar
  • Entlüftungsventil im PR und HR
  • einstellbarer Warmhaltebypass 10 – 50 °C, blockiert auf 40 °C
  • Fühlertasche M10x1mm für WMZ-Fühler im VL inkl. Blindkappe
  • Druckgesteuerter Proportionalregler für Warmwasserbereitung
  • Edelstahl-Plattenwärmetauscher CU-gelötet mit großer Leistung
  • Zonenventil-Unterteil DN15 für optionale Montage eines elektrothermischen Stellantriebes 230 V / NC
  • Passstücke für KW-Zähler 3/4“ x 81mm, WW-Zähler 3/4“ x 81mm und Wärmemengenzähler 3/4“ x 111mm
  • keine Leerlauf- bzw. Stillstandstemperatur
  • Verrohrung aus Edelstahl, flachdichtend – Isolierte Rohrleitungen
  • Erdungsschelle für Potentialausgleich (Anschluss bauseits)
  • AP-Abdeckhaube mit Türe, pulverbeschichtet RAL9016
  • Dichtungen 3/4“ (7 Stk. pro Station)

Alle Komponenten fertig verrohrt, montiert und geprüft.

  • Aufputz – Abdeckhaube 900x480x160mm (HxBxT)

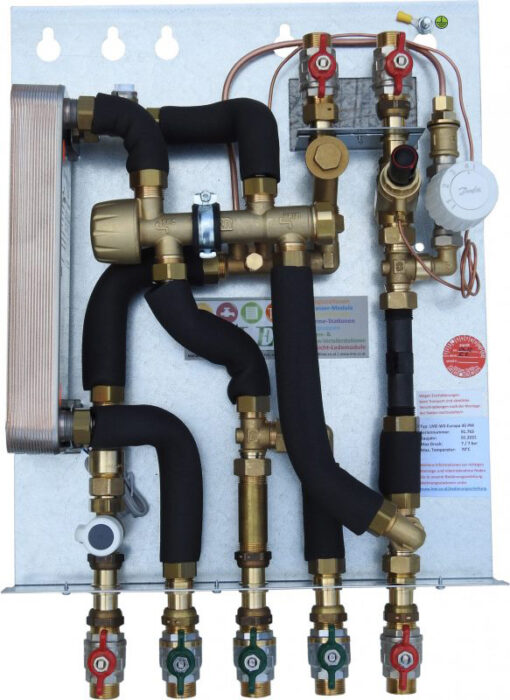

Gasthermentauschgerät mit PM Regler
SYMBOLFOTO

Technische Daten:

Warmwasserleistung: 36/45/55kW
Warmwassermenge: 15/18/22l/min.
Primär: 65/21°C
Sekundär: 10/45°C
Heizleistung: 10kW bei dt= 20K

Hinweise:

  • Die Wasserqualität beachten !
  • Kein hydraulischer Netzabgleich nötig!
  • Warmwassermenge bis zu 50l/min möglich!

Dokumente

Wohnungsstation Gasthermentauschgerät (1.274 KB)

Bedienungsanleitung Wohnungsstation (26 MB)

Maßzeichnung Gasthermentauschgerät AP900x480x160mm (150 KB)

LME Preisliste 2022 bis 2024 (8.771 KB)

LME Richtlinien Wasserqualität Wärmetauscher (304 KB)

Symbolfotos verschiedenste Ausführungen
