Wohnungsstationen

Wärmepumpen Wohnungsstation mit Festwertregeglung
für Fußbodenheizung PM - Regler

Bestehend aus:

  • Grundplatte inkl. Beschriftung aller Medienanschlüsse
  • Absperrungen an allen abgehenden Leitungen: 7 Stk. Kugelhahn 3/4“ AG
  • Schmutzfilter im KW-Eingang, PV und HR
  • Warmwasserdrossel
  • Differenzdruckregler primärseitig, einstellbar
  • Entlüftungsventil im PR und HR
  • einstellbarer Warmhaltebypass 10 – 50 °C, blockiert auf 40 °C
  • Fühlertasche M10x1mm für WMZ-Fühler im VL inkl. Blindkappe
  • Druckgesteuerter Proportionalregler für Warmwasserbereitung
  • Edelstahl-Plattenwärmetauscher CU-gelötet mit großer Leistung
  • Regelung der Vorlauftemperatur über thermostatisch gesteuerte Festwertregelung
  • Heizungs – Umwälzpumpe Energieklasse A
  • Sicherheitstemperaturbegrenzer, einstellbar von 0 – 60 °C
  • Rückschlagventil in der Bypassleitung
  • Zonenventil-Unterteil DN15 für optionale Montage eines elektrothermischen Stellantriebes 230 V / NC
  • Passstücke für KW-Zähler 3/4“ x 81mm, WW-Zähler 3/4“ x 81mm und Wärmemengenzähler 3/4“ x 111mm
  • keine Leerlauf- bzw. Stillstandstemperatur
  • Verrohrung aus Edelstahl, flachdichtend
  • Isolierte Rohrleitungen
  • Erdungsschelle für Potentialausgleich (Anschluss bauseits)
  • UP-Einbaukasten mit Montageschablone und Stellfüßen 0-15cm
  • Rahmen mit Türe, flach, pulverbeschichtet RAL9016
  • Dichtungen 3/4“ (7 Stk. pro Station)

Alle Komponenten fertig verrohrt, montiert und geprüft.

  • Unterputz – Einbaukasten 810x610x150mm (HxBxT)

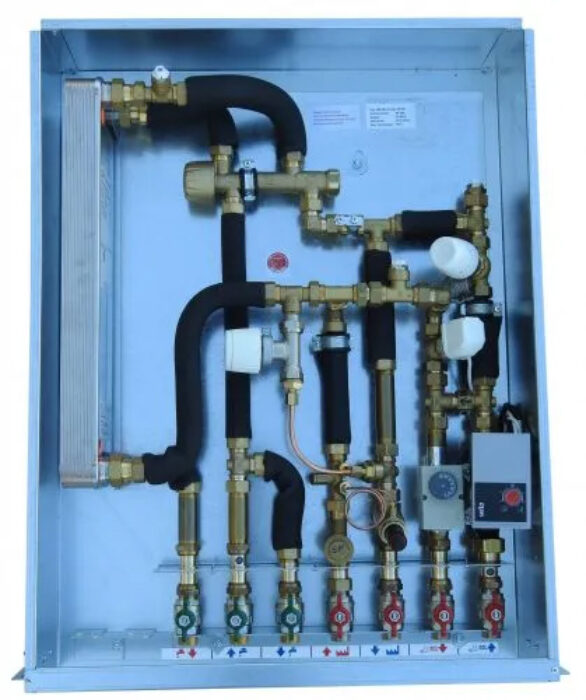

Wärmepumpen Wohnungsstation für Fußbodenheizung mit Festwertregelung PM - Regler
Symbolfoto

Technische Daten:

Warmwasserleistung: 36/44/54kW
Warmwassermenge: 15/18/22lmin.
Primär: 50/17°C
Sekundär: 10/45°C
Heizleistung: 10kW bei dt= 20K Druckverlust heizungsseitig 36/45/55kW 0,3/0,45/0,6bar (ohne Zähler)

Hinweise:

  • Die Wasserqualität beachten !
  • Kein hydraulischer Netzabgleich nötig!
  • Nur 50°C Vorlauftemperatur !
Dokumente

Auslegung Planung Dimensionierung Wohnungsstation (209 KB)

WP Wohnungsstation FW UP810 610 150mm inkl. externer FB Verteiler (3.272 KB)

Bedienungsanleitung Wohnungsstation (26 MB)

Regelung mit Raumthermostat:

E – Verdrahtungsvorschlag Thermostat C16 mit 230V (898 KB)

E – Verdrahtungsvorschlag Thermostat FH132 mit 230V (868 KB)

E – Verdrahtungsvorschlag Thermostat LC07 mit 230V (875 KB)

E – Verdrahtungsvorschlag Thermostat LT08 mit Batterie (877 KB)

E – Verdrahtungsvorschlag Thermostat LT08 mit 230V (879 KB)

E – Verdrahtungsvorschlag Thermostat RT-AE mit 230V (871 KB)

E – Verdrahtungsvorschlag Thermostat RT-ALR mit 230V (869 KB)

E – Verdrahtungsvorschlag Thermostat RT-RP mit Batterie (872 KB)

Regelung mit Hauptregler (Einzelraumregelung):

E – Verdrahtungsvorschlag Hauptregler mit Pumpenlogik ohne einstellbare Zonenzuordnung HRPL6-R H/K & HRPL10-R H/K (1.755 KB)

E – Verdrahtungsvorschlag Hauptregler mit Pumpenlogik Switch mit einstellbare Zonenzuordnung HRPL8-SWITCH H/K (1.120 KB)

Hydraulikschema Wohnungsstation Festwert (275 KB)

Unterputzkasten 810x610x150mm (Wärmetauscher kurz):

Maßzeichnung UP810x610x150 FBH (165 KB)

Maßzeichnung UP810x610x150 FBH + HTA (167 KB)

Maßzeichnung UP810x610x150 FBH + Zirkulation (166 KB)

Unterputzkasten 810x610x150mm (Wärmetauscher lang):

Maßzeichnung UP810x610x150 LWT FBH (174 KB)

Maßzeichnung UP810x610x150 LWT FBH + HTA (176 KB)

Maßzeichnung UP810x610x150 LWT FBH + Zirkulation (175 KB)

Externe FB – Verteilerkästen 80mm Tiefe:

Maßzeichnung FB-Verteilerkasten UP600x666x80mm (139 KB)

Maßzeichnung FB-Verteilerkasten UP750x666x80mm (139 KB)

Maßzeichnung FB-Verteilerkasten U900x666x80mm (139 KB)

Maßzeichnung FB-Verteilerkasten UP1200x666x80mm (139 KB)

Externe FB – Verteilerkästen 110mm Tiefe:

Maßzeichnung FB-Verteilerkasten UP600x666x110mm (139 KB)

Maßzeichnung FB-Verteilerkasten UP750x666x110mm (139 KB)

Maßzeichnung FB-Verteilerkasten U900x666x110mm (139 KB)

Maßzeichnung FB-Verteilerkasten UP1200x666x110mm (139 KB)

LME Preisliste 2022 bis 2024 (8.771 KB)

LME Richtlinien Wasserqualität Wärmetauscher (304 KB)

Symbolfotos verschiedenste Ausführungen
