Wohnungsstation für Radiatoren mit PM - Regler
Bestehend aus:
- Grundplatte inkl. Beschriftung aller Medienanschlüsse
- Absperrungen an allen abgehenden Leitungen: 7 Stk. Kugelhahn 3/4“ AG
- Schmutzfilter im KW-Eingang, PV und HR – Warmwasserdrossel
- Differenzdruckregler primärseitig, einstellbar
- Entlüftungsventil im PR und HR
- einstellbarer Warmhaltebypass 10 – 50 °C, blockiert auf 40 °C
- Rücklauftemperaturbegrenzer einstellbar 10 – 50 °C
- Fühlertasche M10x1mm für WMZ-Fühler im VL inkl. Blindkappe
- Druckgesteuerter Proportionalregler für Warmwasserbereitung
- Edelstahl-Plattenwärmetauscher CU-gelötet mit großer Leistung
- Zonenventil-Unterteil DN15 für optionale Montage eines elektrothermischen Stellantriebes 230 V / NC
- Passstücke für KW-Zähler 3/4“ x 81mm, WW-Zähler 3/4“ x 81mm und Wärmemengenzähler 3/4“ x 111mm – keine Leerlauf- bzw. Stillstandstemperatur
- Verrohrung aus Edelstahl, flachdichtend – Isolierte Rohrleitungen
- Erdungsschelle für Potentialausgleich (Anschluss bauseits)
- UP-Einbaukasten mit Montageschablone und Stellfüßen 0-15cm
- Rahmen mit Türe, flach, pulverbeschichtet RAL9016
- Dichtungen 3/4“ (7 Stk. pro Station)
Alle Komponenten fertig verrohrt, montiert und geprüft.
- Unterputz – Einbaukasten 810x610x150mm (HxBxT)
- Aufputz – Abdeckhaube 740x630x160mm UO (HxBxT)
Technische Daten:
Warmwasserleistung: 36/45/55kW
Warmwassermenge: 15/18/22l/min.
Primär: 65/21°C
Sekundär: 10/45°C
Heizleistung: 10kW bei dt= 20K
Hinweise:
- Die Wasserqualität beachten !
- Kein hydraulischer Netzabgleich nötig!
Dokumente
- E – Verdrahtungsvorschlag Thermostat FH132 mit 230V (855 KB)
- E – Verdrahtungsvorschlag Thermostat LC07 mit 230V (854 KB)
- E – Verdrahtungsvorschlag Thermostat LT08 mit Batterie (861 KB)
- E – Verdrahtungsvorschlag Thermostat LT08 mit 230V (863 KB)
- E – Verdrahtungsvorschlag Thermostat RT-AE mit 230V (852 KB)
Abdeckhaube 740x670x160mm:
Maßzeichnung AP740x670x160mm RAD (153 KB)
Masszeichnung AP740x670x160mm RAD + HTA (155 KB)
Masszeichnung AP740x670x160mm RAD + Zirkulation (155 KB)
Unterputzkasten 810x610x150mm (Wärmetauscher kurz):
Maßzeichnung UP810x610x150 RAD (165 KB)
Maßzeichnung UP810x610x150 RAD + HTA (167 KB)
Maßzeichnung UP810x610x150 RAD + Zirkulation (166 KB)
Unterputzkasten 810x610x150mm (Wärmetauscher lang):
Maßzeichnung UP810x610x150 LWT RAD (175 KB)

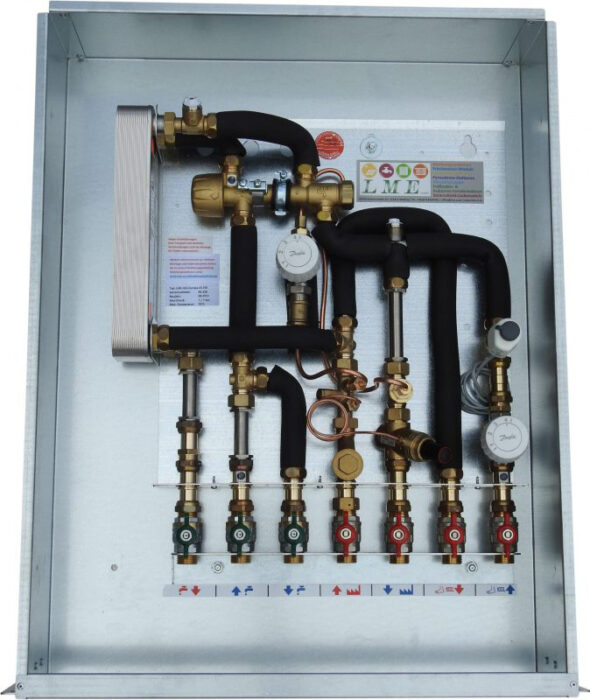

Symbolfotos verschiedenste Ausführungen
