Wohnungsstationen

Wohnungsstation für Radiatoren mit PM - Regler

Bestehend aus:

  • Grundplatte inkl. Beschriftung aller Medienanschlüsse
  • Absperrungen an allen abgehenden Leitungen: 7 Stk. Kugelhahn 3/4“ AG
  • Schmutzfilter im KW-Eingang, PV und HR – Warmwasserdrossel
  • Differenzdruckregler primärseitig, einstellbar
  • Entlüftungsventil im PR und HR
  • einstellbarer Warmhaltebypass 10 – 50 °C, blockiert auf 40 °C
  • Rücklauftemperaturbegrenzer einstellbar 10 – 50 °C
  • Fühlertasche M10x1mm für WMZ-Fühler im VL inkl. Blindkappe
  • Druckgesteuerter Proportionalregler für Warmwasserbereitung
  • Edelstahl-Plattenwärmetauscher CU-gelötet mit großer Leistung
  • Zonenventil-Unterteil DN15 für optionale Montage eines elektrothermischen Stellantriebes 230 V / NC
  • Passstücke für KW-Zähler 3/4“ x 81mm, WW-Zähler 3/4“ x 81mm und Wärmemengenzähler 3/4“ x 111mm – keine Leerlauf- bzw. Stillstandstemperatur
  • Verrohrung aus Edelstahl, flachdichtend – Isolierte Rohrleitungen
  • Erdungsschelle für Potentialausgleich (Anschluss bauseits)
  • UP-Einbaukasten mit Montageschablone und Stellfüßen 0-15cm
  • Rahmen mit Türe, flach, pulverbeschichtet RAL9016
  • Dichtungen 3/4“ (7 Stk. pro Station)

Alle Komponenten fertig verrohrt, montiert und geprüft.

  • Unterputz – Einbaukasten 810x610x150mm (HxBxT)
  • Aufputz – Abdeckhaube 740x630x160mm UO (HxBxT)

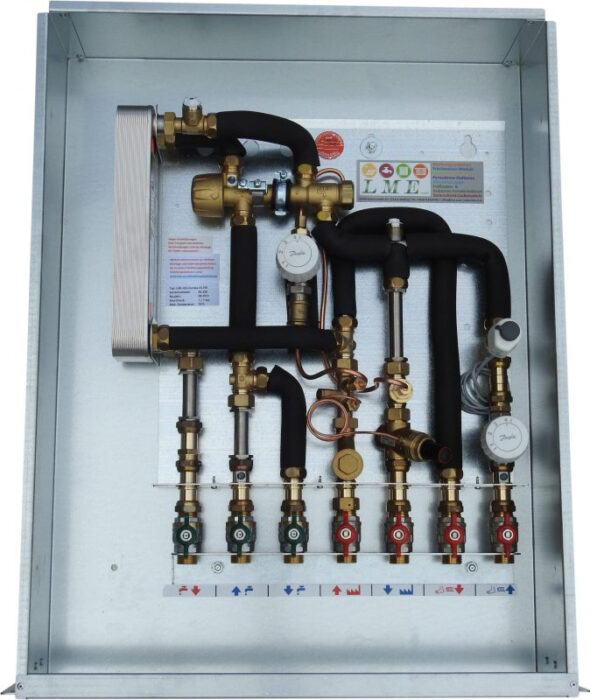

Wohnungsstation für Radiatoren mit PM - Regler
Symbolfoto

Technische Daten:

Warmwasserleistung: 36/45/55kW
Warmwassermenge: 15/18/22l/min.
Primär: 65/21°C
Sekundär: 10/45°C
Heizleistung: 10kW bei dt= 20K

Hinweise:

  • Die Wasserqualität beachten !
  • Kein hydraulischer Netzabgleich nötig!

Dokumente

Auslegung Planung Dimensionierung Wohnungsstation (209 KB)

Wohnungsstation RAD UP810 610 150mm (1.672 KB)

Bedienungsanleitung Wohnungsstation (26 MB)

Abdeckhaube 740x670x160mm:

Maßzeichnung AP740x670x160mm RAD (153 KB)

Masszeichnung AP740x670x160mm RAD + HTA (155 KB)

Masszeichnung AP740x670x160mm RAD + Zirkulation (155 KB)

Unterputzkasten 810x610x150mm (Wärmetauscher kurz):

Maßzeichnung UP810x610x150 RAD (165 KB)

Maßzeichnung UP810x610x150 RAD + HTA (167 KB)

Maßzeichnung UP810x610x150 RAD + Zirkulation (166 KB)

Unterputzkasten 810x610x150mm (Wärmetauscher lang):

Maßzeichnung UP810x610x150 LWT RAD (175 KB)

Maßzeichnung UP810x610x150 LWT RAD + HTA (176 KB)

Maßzeichnung UP810x610x150 LWT RAD + Zirkulation (176 KB)

LME Preisliste 2022 bis 2024 (8.771 KB)

LME Richtlinien Wasserqualität Wärmetauscher (304 KB)

Symbolfotos verschiedenste Ausführungen
