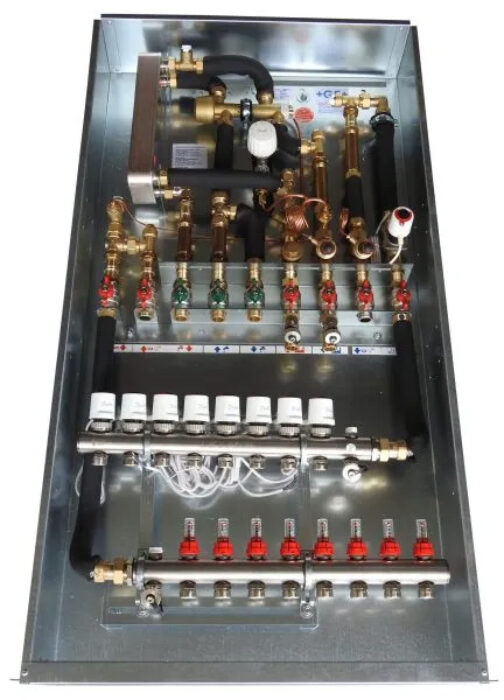

Wärmepumpen Wohnungsstation 4 - Leiter mit FB - Verteiler
für direkte Fußbodenheizung, Fußbodenkühlung
PM - Regler

Bestehend aus:

  • Grundplatte inkl. Beschriftung aller Medienanschlüsse
  • Absperrungen an allen abgehenden Leitungen: 9 Stk. Kugelhahn 3/4“ AG
  • Schmutzfilter im KW-Eingang, PV und HR
  • Warmwasserdrossel
  • Differenzdruckregler für FB-Heizung, einstellbar
  • Entlüftungsventile im PR sowie Vor- und Rücklauf FB-Heizung
  • einstellbarer Warmhaltebypass 10 – 50 °C, blockiert auf 40 °C
  • 2 Stk. Fühlertaschen M10x1mm für WMZ-Fühler im PVL und FBVL inkl. Blindkappe
  • Druckgesteuerter Proportionalregler für Warmwasserbereitung
  • Edelstahl-Plattenwärmetauscher CU-gelötet mit großer Leistung
  • Zonenventil-Unterteil DN15 für optionale Montage eines elektrothermischen Stellantriebes 230V / NC
  • Passstücke für KW-Zähler 3/4“ x 81 mm, WW-Zähler 3/4“ x 81 mm und 2 Stück
    Wärmemengenzähler 3/4“ x 111mm
  • keine Leerlauf- bzw. Stillstandstemperatur
  • Verrohrung aus Edelstahl, flachdichtend
  • Isolierte Rohrleitungen
  • Erdungsschelle für Potentialausgleich (Anschluss bauseits)
  • UP-Einbaukasten mit Montageschablone und Stellfüßen 0-15cm
  • Rahmen mit Türe, flach, pulverbeschichtet RAL9016
  • eingebauter Fußbodenverteiler 2-15 Kreise, mit original Tacosetter im Vorlauf,
    Thermostatventile für optionale Stellantriebe im Rücklauf, Entlüftung und Füll- und Entleerungshähne im Vor- & Rücklauf
  • Dichtungen 3/4“ (9 Stk. pro Station)

Alle Komponenten fertig verrohrt, montiert und geprüft.

  • Unterputz – Einbaukasten 1200x610x150mm (HxBxT), 2 – 8 Kreise
  • Unterputz – Einbaukasten 1350x850x150mm (HxBxT), 9 – 13 Kreise
  • Unterputz – Einbaukasten 1350x1000x150mm (HxBxT), 14 – 15 Kreise
Wärmepumpen Wohnungsstation 4 - Leiter mit FB - Verteiler für direkte Fußbodenheizung, Fußbodenkühlung PM - Regler
Symbolfoto

Technische Daten:

Warmwasserleistung: 36/44/54kW
Warmwassermenge: 15l/18l/22l/min.
Primär: 50/17°C
Sekundär: 10/45°C
Heizleistung: 10kW bei dt= 20K
Kühlleistung: 4kW bei dt= 4K
Druckverlust: 0,5bar primär

Hinweise:

  • Die Wasserqualität beachten !
  • Kein hydraulischer Netzabgleich nötig!
  • Nur 50°C Vorlauftemperatur !
Dokumente

Auslegung Planung Dimensionierung Wohnungsstation (222 KB)

WP Wohnungsstation 4 Leiter UP1200 1350 150 (3.771 KB)

Bedienungsanleitung Wohnungsstation (26 MB)

Regelung mit Raumthermostat:

E – Verdrahtungsvorschlag WS H&K direkte FB Kühlung Relai LT08 230V (285 KB)

Regelung mit Hauptregler (Einzelraumregelung):

E-Verdrahtungsvorschlag Einzelraumregelung Hauptregler mit Pumpenlogik HRPL6 10 direkte Heizung & direkte Kühlung (1.088 KB)

E-Verdrahtungsvorschlag Einzelraumregelung Hauptregler mit Pumpenlogik Switch direkte Heizung & direkte Kühlung (1.096 KB)



Hydraulikschema WP Wohnungsstation 4 Leiter (289 KB)

Unterputzkasten  1200x610x150mm & 1350x850x150mm & 1350x1000x150mm (Wärmetauscher kurz):

Masszeichnung UP1200x610x120_FBH_4-Leiter_direkt (170 KB)

Masszeichnung UP1350x850x150_FBH_4-Leiter_Direkt (170 KB)

Masszeichnung UP1350x850x150_FBH_4-Leiter_Direkt + HTA (171 KB)

Masszeichnung UP1350x850x150_FBH_4-Leiter_Direkt + Zirkulation (171 KB)

Masszeichnung UP1350x850x150_FBH_4-Leiter_Direkt + HTA + Zirkulation (172 KB)

Masszeichnung UP1350x1000x150_FBH_4-Leiter_Direkt (169 KB)

Masszeichnung UP1350x850x150_FBH_4-Leiter_Direkt + HTA (170 KB)

Masszeichnung UP1350x1000x150_FBH_4-Leiter_Direkt + Zirkulation (170 KB)

Masszeichnung UP1350x1000x150_FBH_4-Leiter_Direkt + HTA + Zirkulation (171 KB)

Unterputzkasten  1200x610x150mm & 1350x850x150mm & 1350x1000x150mm (Wärmetauscher lang):

Masszeichnung UP1200x610x120_LWT_FBH_4-Leiter_direkt (213 KB)

Masszeichnung UP1350x850x150_LWT_FBH_4-Leiter_Direkt (163 KB)

Masszeichnung UP1350x850x150_LWT_FBH_4-Leiter_Direkt + HTA (164 KB)

Masszeichnung UP1350x850x150_LWT_FBH_4-Leiter_Direkt + Zirkulation (164 KB)

Masszeichnung UP1350x850x150_LWT_FBH_4-Leiter_Direkt + HTA + Zirkulation (165 KB)

Masszeichnung UP1350x1000x150_LWT_FBH_4-Leiter_Direkt (168 KB)

Masszeichnung UP1350x850x150_LWT_FBH_4-Leiter_Direkt + HTA (169 KB)

Masszeichnung UP1350x1000x150_LWT_FBH_4-Leiter_Direkt + Zirkulation (169 KB)

Masszeichnung UP1350x1000x150_LWT_FBH_4-Leiter_Direkt + HTA + Zirkulation (170 KB)



LME Preisliste 2022 bis 2024 (8.771 KB)

LME Richtlinien Wasserqualität Wärmetauscher (304 KB)

Symbolfotos verschiedenste Ausführungen
