Wohnungsstationen

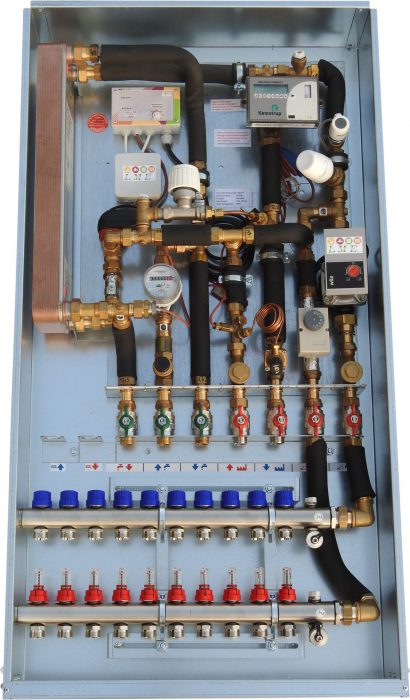

Wärmepumpen Wohnungsstation für Fußbodenheizung
mit Festwertregelung & FB - Verteiler
Elektronische Regelung

Bestehend aus:

Grundplatte inkl. Beschriftung aller Medienanschlüsse
Absperrungen an allen abgehenden Leitungen: 7 Stk. Kugelhahn 3/4“ AG
Schmutzfilter im KW-Eingang, PV und HR
Differenzdruckregler primärseitig, einstellbar
Entlüftungsventil im PR und HR
einstellbarer Warmhaltebypass 10 – 50 °C, blockiert auf 40 °C
Fühlertasche M10x1mm für WMZ-Fühler im VL inkl. Blindkappe
Elektronische Regelung der Warmwassertemperatur stufenlos von 40-70°C mit EdelstahlWarmwassersensor, Strömungssensor und ultraschnellem Motorventil 12V-PWM mit einer Stellzeit von 1,8 Sekunden, steckerfertig verdrahtet
Legionellenschutzschaltung möglich
Einfachste Einstellmöglichkeit der Warmwassertemperatur durch Drehpoti
Entspricht der neuen Ö-Norm B2531
50% weniger Druckverlust trinkwasserseitig als mit PM-Regler
Statusanzeige und Motoranzeige über LED
Möglichkeit der Einstellung durch Schiebeschalter auf Handbetrieb AUS – AUTO – EIN
auch bei kleinsten Warmwasserzapfmengen kalte Rücklauftemperaturen heizungsseitig
Möglichkeit von Anlagenüberwachung, Störungsmeldungen und Visualisierung
Edelstahl-Plattenwärmetauscher CU-gelötet mit großer Leistung
Regelung der Vorlauftemperatur über thermostatisch gesteuerte Festwertregelung
Heizungs-Umwälzpumpe Energieklasse A
Sicherheitstemperaturbegrenzer, einstellbar von 0 – 60 °C
Rückschlagventil in der Bypassleitung
Zonenventil-Unterteil DN15 für optionale Montage eines elektrothermischen Stellantriebes 230 V / NC
Passstücke für KW-Zähler 3/4“ x 81mm, WW-Zähler 3/4“ x 81mm und Wärmemengenzähler 3/4“ x111mm
keine Leerlauf- bzw. Stillstandstemperatur
Verrohrung aus Edelstahl, flachdichtend
Isolierte Rohrleitungen
Erdungsschelle für Potentialausgleich (Anschluss bauseits)
UP-Einbaukasten mit Montageschablone und Stellfüßen 0-15cm
Rahmen mit Türe, flach, pulverbeschichtet RAL9016
eingebauter Fußbodenverteiler 2-16 Kreise, mit original Tacosetter im Vorlauf, Thermostatventile für optionale Stellantriebe im Rücklauf, Entlüftung und Füll- und Entleerungshähne im Vor- & Rücklauf
Dichtungen 3/4“ (7 Stk. pro Station)

Alle Komponenten fertig verrohrt, montiert und geprüft.

Unterputz – Einbaukasten 1200x610x150mm (HxBxT), 2 – 9 Kreise
Unterputz – Einbaukasten 1350x850x150mm (HxBxT), 10 – 13 Kreise
Unterputz – Einbaukasten 1350x1000x150mm (HxBxT), 14 – 16 Kreise

Technische Daten:

Warmwasserleistung: 36/44/54/73kW
Warmwassermenge: 15/18/22/30l/min.
Primär: 50/17°C
Sekundär: 10/45°C
Heizleistung: 10kW bei dt= 20K
Druckverlust heizungsseitig 36/44/54/73kW
0,2/0,35/0,5/0,5bar
